工作原理

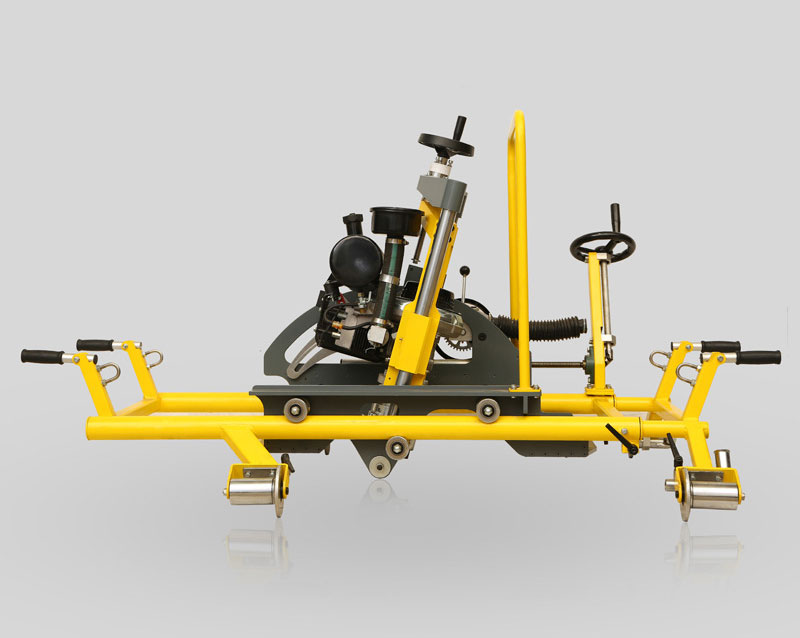

將GJM-6.0型多功能鋼軌精磨機放到線路鋼軌或道岔上，黄瓜视频官网下载的走行架在走行輪的滾動下就可以在鋼軌或道岔縱向移動，帶動砂輪磨頭在鋼軌或道岔上縱向打磨。滑動台車安裝在走行架上，下麵的四組台車輪斜形定位在台車上，台車輪踏麵在走行架導軌上橫向滾動，帶動砂輪磨頭在鋼軌頭部橫向移動。砂輪磨頭在鋼軌頭部縱向打磨位置的定位，是采用台車上的鏈條機構與圓弧導槽配合引導砂輪磨頭在鋼軌頭部任意位置旋轉定位。砂輪磨頭旋轉角度是依靠刻度盤進行確定。砂輪磨頭的磨削動力是汽油發動機通過連接軸、砂輪盤直接傳遞給砂輪。在打磨總成上部設計安裝了旋轉限位珠與沉窩控製機構，通過滾珠絲杠穩定地控製砂輪磨頭的進給量，確保了打磨精度。整個軌頭頂麵及圓弧處的全斷麵打磨，是采用黄瓜视频官网下载磨頭依次在鋼軌頭部縱向多次打磨完成的。

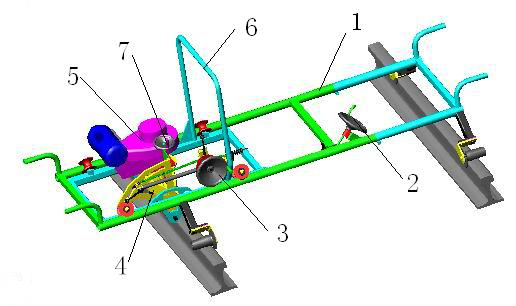

GJM-6.0型多功能鋼軌精磨機由走行架總成 1、橫移控製總成 2、旋轉控製總成3、砂輪進給總成 4、汽油發動機5、滑動台車總成6和打磨控製總成7，七部分組成。見整體結構圖1。

結構圖1
